*帶主動功率因數校正，功率因數≥0.98
*高轉換效率，高達94%
*充電電流紋波極小
*極小漏電流，＜0.5mA/220VAC
*快速起動充電，起動時間＜3s
*支持485通信，選配CAN通信
*支持寬電壓范圍充電，一機充電滿足不同電池組電壓

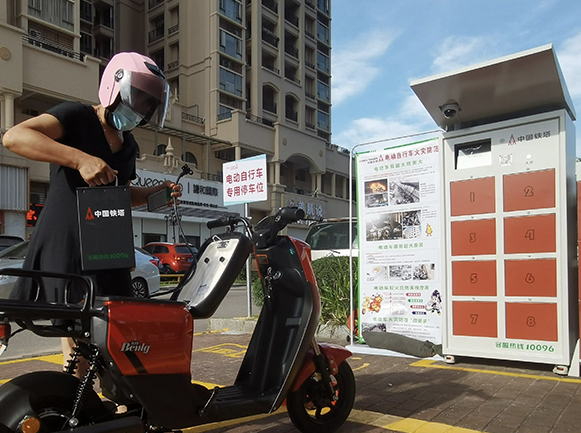

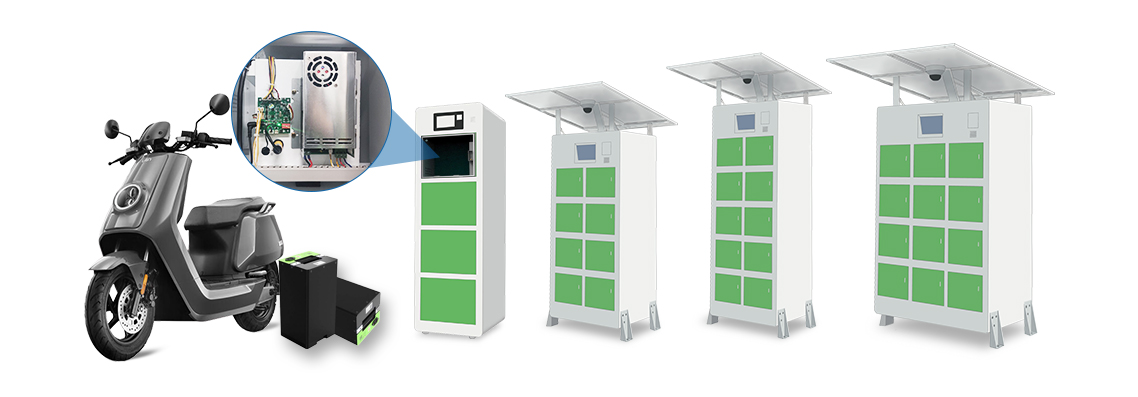

充電模塊電源廣泛應用于兩輪和三輪車換電柜及充電柜，同時也應用于低壓充電特種設備及AGV、無人機、運輸車、搬運車、裝載車等電池充電機設備。AC輸入全電壓范圍90-264V，同時輸出支持寬電壓48V/60V/72V鋰電池組充電；支持RS485通訊，帶PFC，高充電轉換效率，輸出文波極小，過耐壓及浪涌測試標準，通過高標準測試要求CE、ROSH及3C認證，產品滿足高性能、高可靠性要求。
*帶主動功率因數校正，功率因數≥0.98
*高轉換效率，高達94%
*充電電流紋波極小
*極小漏電流，＜0.5mA/220VAC
*快速起動充電，起動時間＜3s
*支持485通信，選配CAN通信
*支持寬電壓范圍充電，一機充電滿足不同電池組電壓

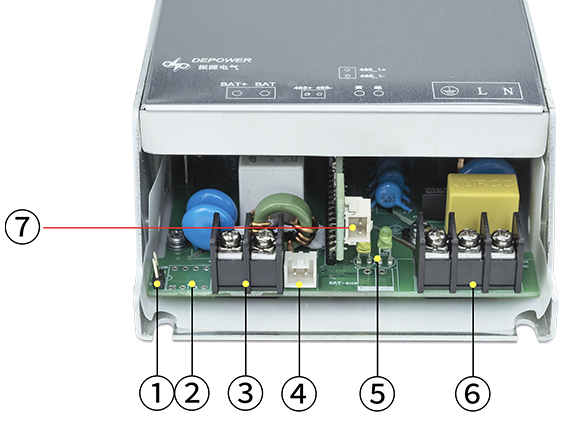

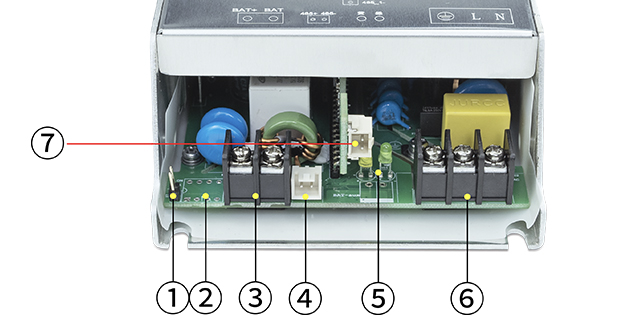

| 序號 | 名稱 | 端子型號 | 客戶端型號 | 備注 |
| ① | 通訊協議跳帽 | / | / |
1. 跳帽短接時插針時是振源通信協議，無跳帽短接時是客戶的 通信協議; 2. 當跳帽短接插針時，地址為 0000 時，充電器為振源源獨立 充電器模式，此地址僅在測試時使用; 3. 當跳帽短接插針時，地址非 0000 時，充電器為振源換電柜 充電器模式; 4. 無跳帽短接時，客戶協議的地址可從 0000 開始。 |
| ② | 地址設置撥碼開關 | / | / |
1. 1 到 4 為地址位，4 為高位; 2. 撥碼撥到 ON 方向?yàn)?0，反之為 1; |
| ③ | DC 輸出接口 | DBT10-7. 62-2P-GN | SV2-3 | BAT+為正極，BAT-為負極 |
| ④ | 485通訊接口1 | XHB-2AW | XHB-2Y | XHB座子，1腳為485+，2腳為485- |
| ⑤ | 狀態指示燈 | / | / | 狀態指示燈 |
| ⑥ | AC輸入接口 | WJ25C-3P-1YY-00A | SV2-3 |
M3接線端子， 接地線，L接火線，N接零線
|
| ⑦ | 485通訊接口2 | XHB-2AW | XHB-2Y | XHB座子，1腳為485+，2腳為485-（485通訊接口1與接口2位并聯關系） |
