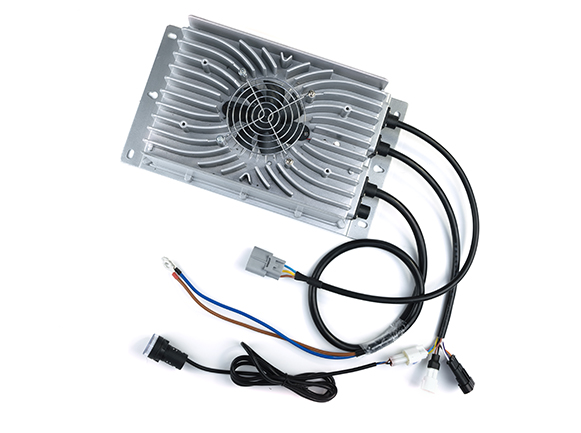

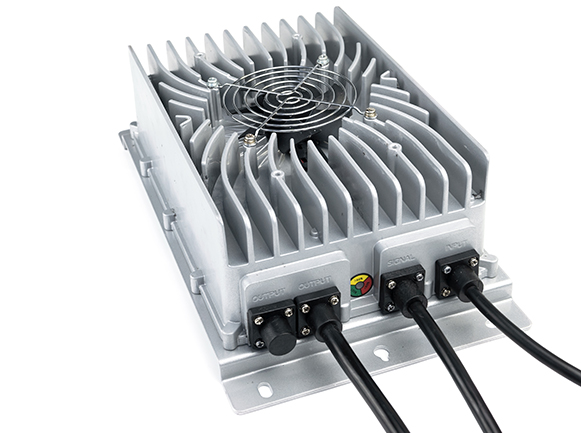

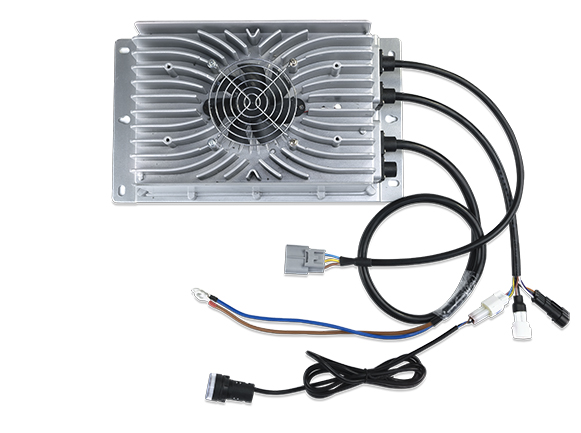

OBC-D系列是一款高效的車載電池充電器，效率高達94%。它更經濟，適用于輸入電壓約為220VAC的國家，能對MNC鋰電池和鉛酸電池系統進行最佳充電。CAN通信協議可以根據客戶的不同需求定制和制作，并可以與車輛的電池管理系統（BMS）及車輛無縫集成。它非常適合低速電動汽車，安全環保。通過降額功率，即使在不同電壓的城市也可以安全應用。
OBC-D系列是一款高效的車載電池充電器，效率高達94%。它更經濟，適用于輸入電壓約為220VAC的國家，能對MNC鋰電池和鉛酸電池系統進行最佳充電。CAN通信協議可以根據客戶的不同需求定制和制作，并可以與車輛的電池管理系統（BMS）及車輛無縫集成。它非常適合低速電動汽車，安全環保。通過降額功率，即使在不同電壓的城市也可以安全應用。
· 高效率達到94%
· 24個月保修
· 耐高溫
· 交流和直流連接器可定制
· 聯鎖連接器（常閉/常開）
· 短路/過壓保護
· CANbus通信定制服務
|
適用電池 |
15串磷酸鐵鋰電池 / 16串磷酸鐵鋰電池 / 13串三元鋰電池 |
|||
|
充電機型號
|
OBC4820-D |
OBC7215-D |
|
|
|
OBC4825-D |
OBC7220-D |
|
||
|
OBC4830-D |
OBC7225-D |
|
||
|
OBC6015-D |
|
|
||
|
OBC6020-D |
|
|
||
|
OBC6025-D |
|
|
||
|
輸入
|
輸入電壓范圍 |
90~264V |
||
|
輸入頻率 |
45～65Hz |
|||
|
輸入電流(Typ.) |
5A |
6.5A |
8A |
|
|
功率因素(Typ.) |
≥0.98（半功率以上時測試） |
|||
|
沖擊電流(Typ.) |
50A/220VAC |
|||
|
泄漏電流 |
<0.5mA/220VAC |
|||
|
輸出
|
充電階段① |
不帶通訊：預充+恒流+恒壓 CAN通訊：聽上位機命令運行 |
||
|
最大輸出功率 |
1000W@220VAC 500W@110VAC |
1300@220VAC 650W@110VAC |
1600W@220VAC 800W@110VAC |
|
|

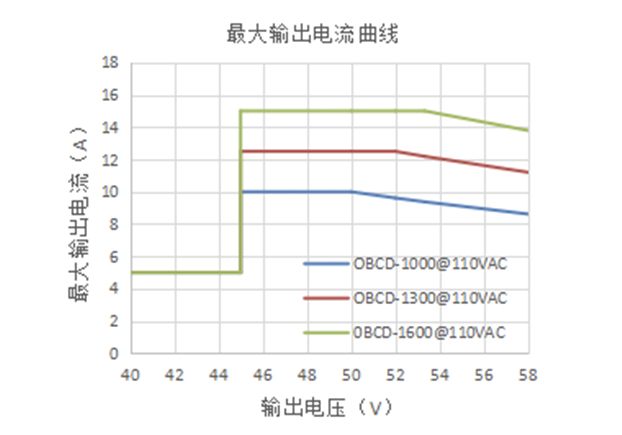

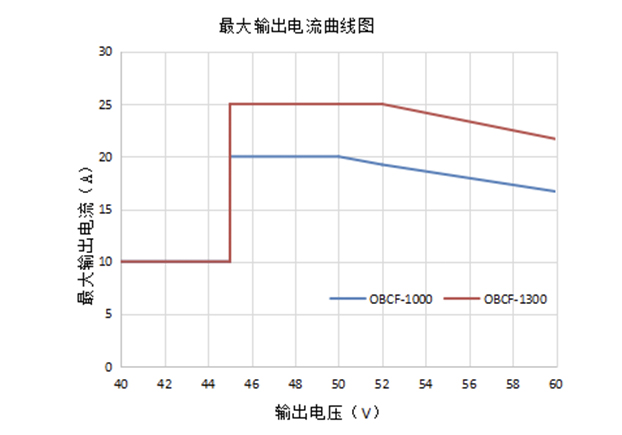

最大輸出電流 |
20A@220VAC 10A@110VAC |
25A@220VAC 12.5A@110VAC |
30A@220VAC 15A@110VAC |
|
|
均充電壓 |
54.0V（15串磷酸鐵鋰）/ 57.6V（16串磷酸鐵鋰）/ 54.6V（13串三元鋰） |
|||
|
輸出電壓范圍 |
40~54.0V（15串磷酸鐵鋰）/ 40~57.6V（16串磷酸鐵鋰） 40~ 54.6V（13串三元鋰） |
|||
|
最大電流紋波 |
500mAp-p |
|||
|
輸出短路保護 |
有 |
|||
|
過溫保護 |
有 |
|||
|
系統參數
|
指示燈功能 |
有 |
||
|
防行走功能 |
充電時常開，不充電時常閉 |
|||
|
通信方式 |
無通訊 / CAN |
|||
|
最高效率(Typ.) |
93%@220VAC 91%@110VAC |
|||
|
靜態功耗 |
＜8W |
|||
|
輸出響應時間 |
≤3S |
|||
|
冷卻方式 |
風冷 |
|||
|
防護等級 |
IP65 |
|||
|
耐振動 |
10～500HZ，2G 10分鐘/周期，X，Y，Z軸各60分鐘 |
|||
|
環境
|
工作溫度 |
–20～50℃ |
||
|
工作濕度 |
10%～90%RH 無冷凝 |
|||
|
存儲溫度、濕度 |
–40～80℃ ， 10%～90%RH 無冷凝 |
|||
|
安規和電磁兼容
|
安全規范 |
GB/T 4706 |
||
|
耐壓 |
I/P-O/P：2KVAC I/P-FG：2KVAC O/P-FG：2KVAC |
|||
|
絕緣阻抗 |
I/P-O/P，I/P-FG，O/P-FG：100Mohms/500VDC/25℃/70%RH |
|||
|
電磁兼容發射 |
符合GB/T 9254 Class A； |
|||
|
電磁兼容抗擾度 |
符合GB/T17618; |
|||

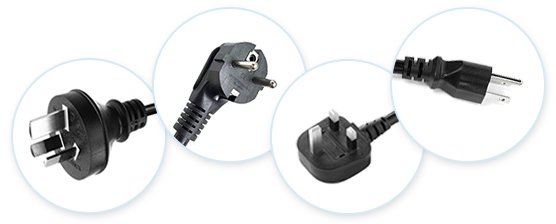

a）0.5mDJ7031防水連接器+1.5m英國插頭電纜
b）0.5mDJ7031防水連接器+1.5m美國插頭電纜
c）0.5mDJ7031防水連接器+1.5m插頭電纜
d) 0.5mDJ7031防水連接器+1.5mAU插頭電纜

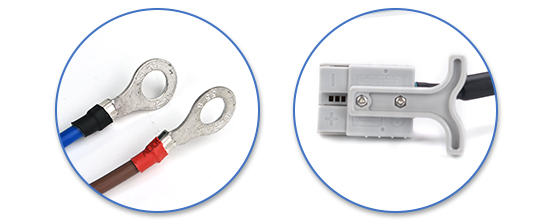

1mRNB5.5-8連接器電纜/安德森插頭
可根據客戶要求定制

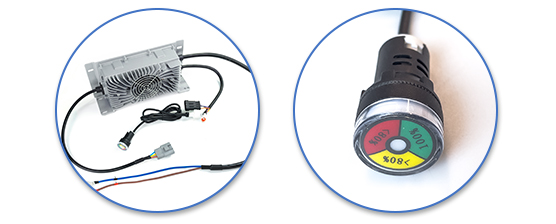

0.3m（充電器）+帶指示器的1.5m電纜（用戶）
| 紅燈常亮 | 充電中 |
| 黃燈常亮 | 充電快完成 |
| 綠燈常亮 | 充電已完成 |
| 紅燈閃爍 | 充電器故障 |
