本產品能夠通過CAN/RS485與電池通信，實時讀取電池狀態信息和充電需求，并根據電池狀態和充電需求調整輸出電壓和輸出電流，使系統以最適合的電流給電池充電。
本產品采用液晶動態顯示充電信息、電池信息、控制參數等。用戶可通過按鍵查閱各項參數，并可根據需要修改充電機參數以適應不同的系統要求。
充電機內部具有全面的電子故障自測功能和強大的電子保護功能，可最大程度避免由于安裝錯誤和系統故障而導致產品器件的損壞。
該系列適用于鋰電池充電應用，如電動叉車、電動清掃車、AGV牽引車、AGV搬運車、電動汽艇、電動船舶、工業無人機、電動觀光車等運輸與工業電動設備上
用新型高效三相APFC電路拓?fù)浣Y(jié)構，功率因數大于0.99，高頻開關電源采用全橋移相軟開關技術，先進的數字化均流技術，有效提高了均流精度和抗干擾性，傻瓜式操作，實時顯示已充電量、充電電壓、充電電流等信息及運行狀態，可預留RS484/CAN組網通訊接口。
|
項目 |
產品型號 |
PC24100 |
PC24200 |
PC48100 |
PC7280 |
|
輸入特性 |
工作電壓 |
90～264VAC |
|||
|
頻率 |
47Hz～60Hz |
||||
|
接線方式 |
L、N、PE |
||||
|
額定輸入電流 |
≤16A |
≤32A |
≤32A |
||
|
功率因數 |
≥0.99@220Vac 50-100% Load |
||||
|
輸出特性 |

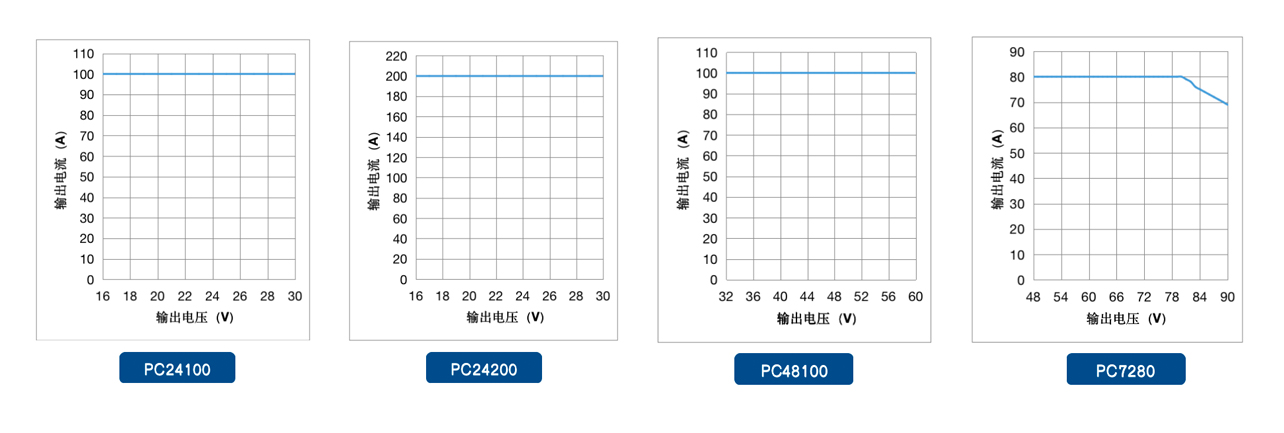

輸出電壓范圍 |
16～30VDC |
32～60VDC |
48～60VDC |
|
|
最大輸出電流 |
100A |
200A |
100A |
80A |
|
|
最大輸出功率 |
3200W (190Vac～264Vac) |
6400W (190Vac～264Vac) |
6000W (190Vac～264Vac) |
6400W (190Vac～264Vac) |
|
|
穩壓精度 |
≤±1.2％Vo |
≤±0.5％Vo |
|||
|
紋波和噪聲 |
≤±2%Vo @ 25℃輸出滿載(測試紋波和噪聲時帶寬設置≤20MHz) |
||||
|
保護功能 |
輸出過流 |
110%關閉輸出（可自動恢復），120%停止充電（需重啟） |
|||
|
輸出過壓 |
輸出電壓＞設置電壓+3V，停止充電 |
||||
|
輸入過壓 |
270±2Vac 輸出關閉，265±2Vac輸出恢復 |
||||
|
輸入欠壓 |
85±2Vac 關閉輸出，90±2Vac輸出恢復 |
||||
|
低輸入電壓降額 |
90Vac～180Vac 輸出限流最大電流的50%， 輸入電壓＞ 185Vac 恢復滿功率輸出。 |
||||
|
環境 |
工作溫度 |
－20℃ ～ +55℃（＞40℃降額） |
|||
|
工作濕度 |
20％～90％ (無冷凝) |
||||
|
存儲溫度、濕度 |
–25℃～+75℃，10～90% RH |
||||
|
海拔高度 |
≤2000m |
||||
|
系統 |
效率 |
≥91.5%@220Vac 50-100% Load （最高超過 93%） |
≥92.5%@220Vac 50-100% Load （最高超過 94%） |
||
|
通訊方式 |
RS485/CAN |
||||
|

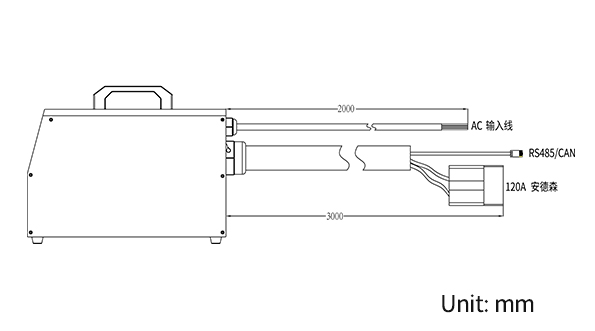

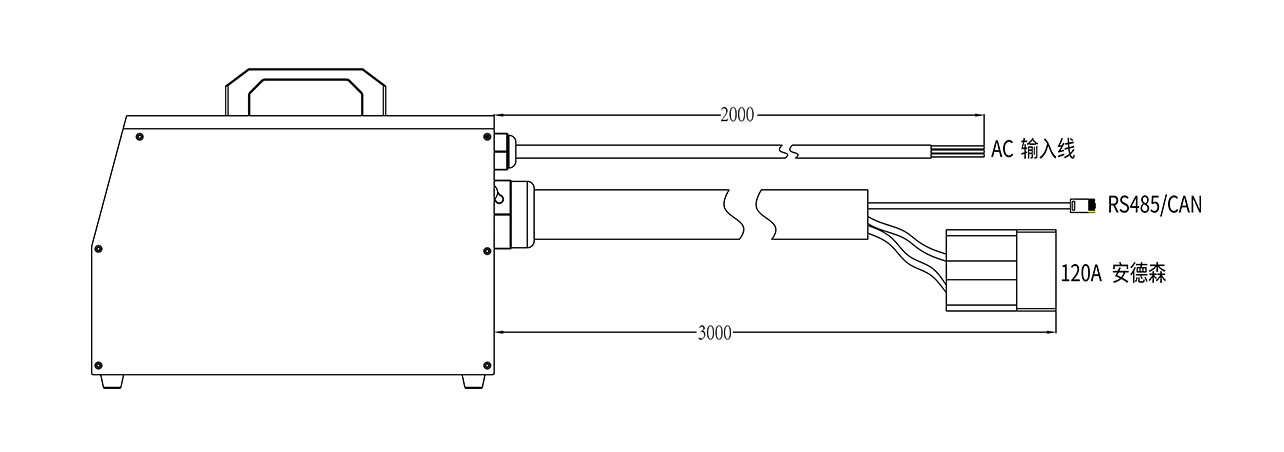

尺寸 |

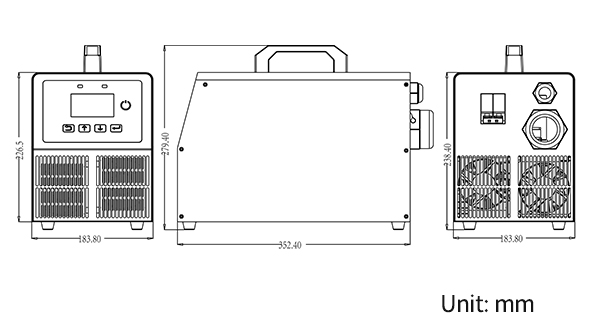

352.4mm×279.4mm×183.8mm |
||||
|
凈重 |
12.4kg |
14.5kg |
|||
|
顏色 |

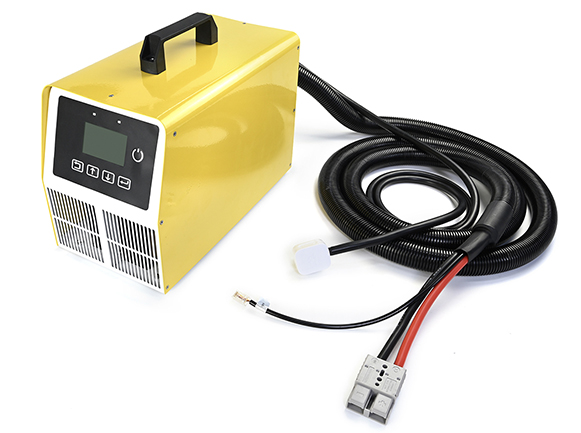

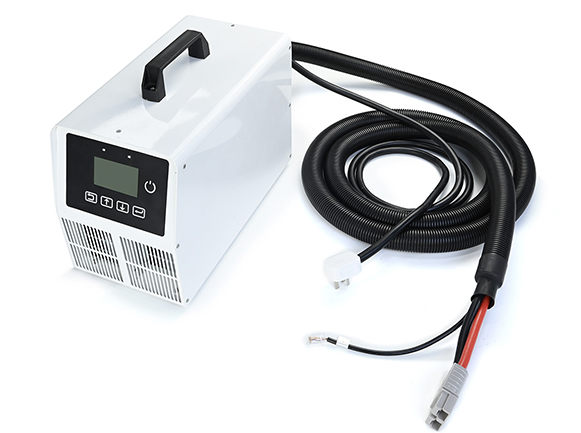

黃、白、藍三色可選 |
||||
|
指示燈狀態 |
待機 |
綠燈閃 |
|||
|
充電 |
綠燈常亮 |
||||
|
故障 |
紅燈常亮 |
||||
|

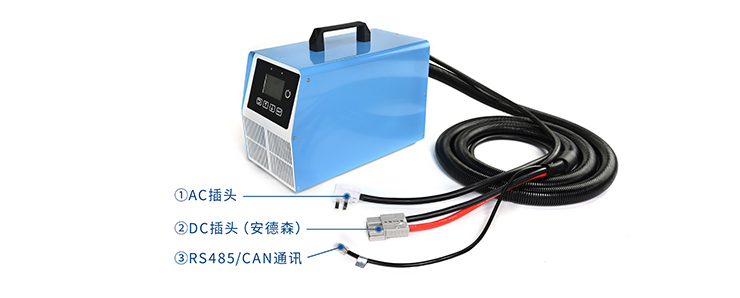

信 號名稱 |
端 子型號 |
引 腳編號 |
引 腳說明 |
|

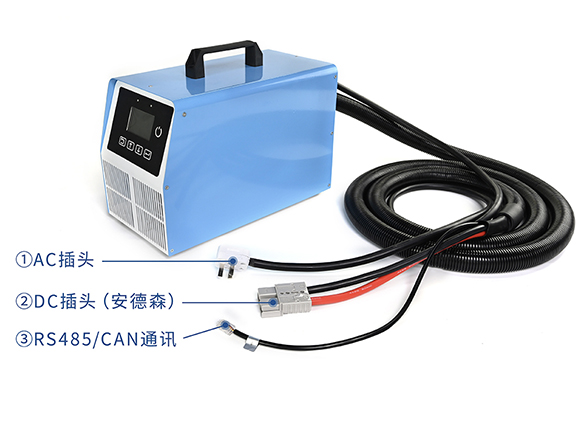

AC 輸入 |
E6012 管型接線端子 |
棕 |
L |
|
藍 |
N |
||
|
黃綠 |
PE |
||
|
電池 |
120A 安德森 |
紅 |
BAT+ |
|
黑 |
BAT- |
||
|
CAN |
RJ45 |
1、2、3、6、8 |
NC |
|
4 |
CANH |
||
|
5 |
CANL |
||
|
7 |
GND |
||
|
RS485 |
RJ45 |
1 |
485-B |
|
2 |
485-A |
||
|
3 |
GND |
||
|
4、5、6、7、8 |
NC |
